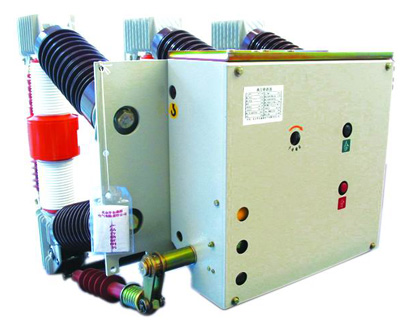

VH1-40.5系列高壓真空斷路器
- Products
- Standard

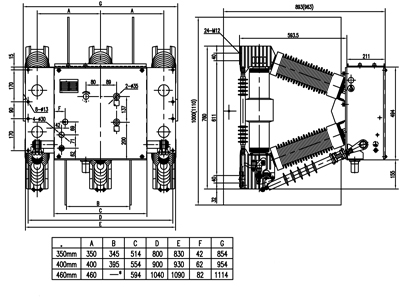

- Dimensions
VH1（ZN12-40.5）系列戶內真空斷路器，是用于額定電壓40.5kV、三相交流50Hz電力系統、額定電流至2000A、額定短路開斷電流至31.5kA的戶內高壓開關設備，具有結構緊湊、性能可靠、容量大、開斷能力強等特點，可供工礦企業、發電廠及變電站做保護和控制用，特別適用于頻繁操作的場所。
1． 采用模塊化操縱機構，結構緊湊，操作安全可靠。
2． 采用加強絕緣設計，絕緣性能優良，可滿足海拔3000米的絕緣要求。
3． 可用于投切電容器組的場合。
4． 產品的系列化程度高,適合于不同用戶的選用,相距有350mm，400mm，460mm三種。適用于固定式開關柜及手車式開關柜使用。
序號 | 參數名稱 | 單位 | 技術參數 | |||
1 | 額定電壓 | kV | 40.5 | |||
2 | 額定頻率 | Hz | 50 | |||
3 | 額定絕緣水平 | 1min工頻耐受電壓 | kV | 95 | ||
額定雷電沖擊耐受電壓 | kV | 185 | ||||
4 | 額定電流 | A | 630、1250、1600、2000、2500 | |||
5 | 額定短路開斷電流 | kA | 20 | 25 | 31.5 | |
6 | 額定短路關合電流（峰值） | kA | 60 | 75 | 95 | |
7 | 額定短時耐受電流（4s） | kA | 20 | 25 | 31.5 | |
8 | 額定峰值耐受電流 | kA | 60 | 75 | 95 | |
9 | 額定短路電流開斷次數 | 次 | 20 | |||
10 | 操作順序 |
| O-0.3s-CO-180s-CO* | |||
11 | 合閘時間 | ms | 40-70 | |||
12 | 分閘時間 | ms | 45-85 | |||
13 | 儲能時間 | s | ≤15 | |||
14 | 機械壽命 | 次 | 10000 | |||
16 | 儲能電動機額定功能 | W | 300 80 | |||
17 | 儲能電動機額定電壓 | V | ~110 或 ~220 | |||
18 | 合分閘電磁鐵額定電壓 | V | -110 或 -220 | |||
19 | 合分閘電磁鐵額定電流 | A | DC3.33（110V時） DC1.11（220V時） | |||
20 | 輔助開關額定電流 | A | AC10 DC5 | |||
